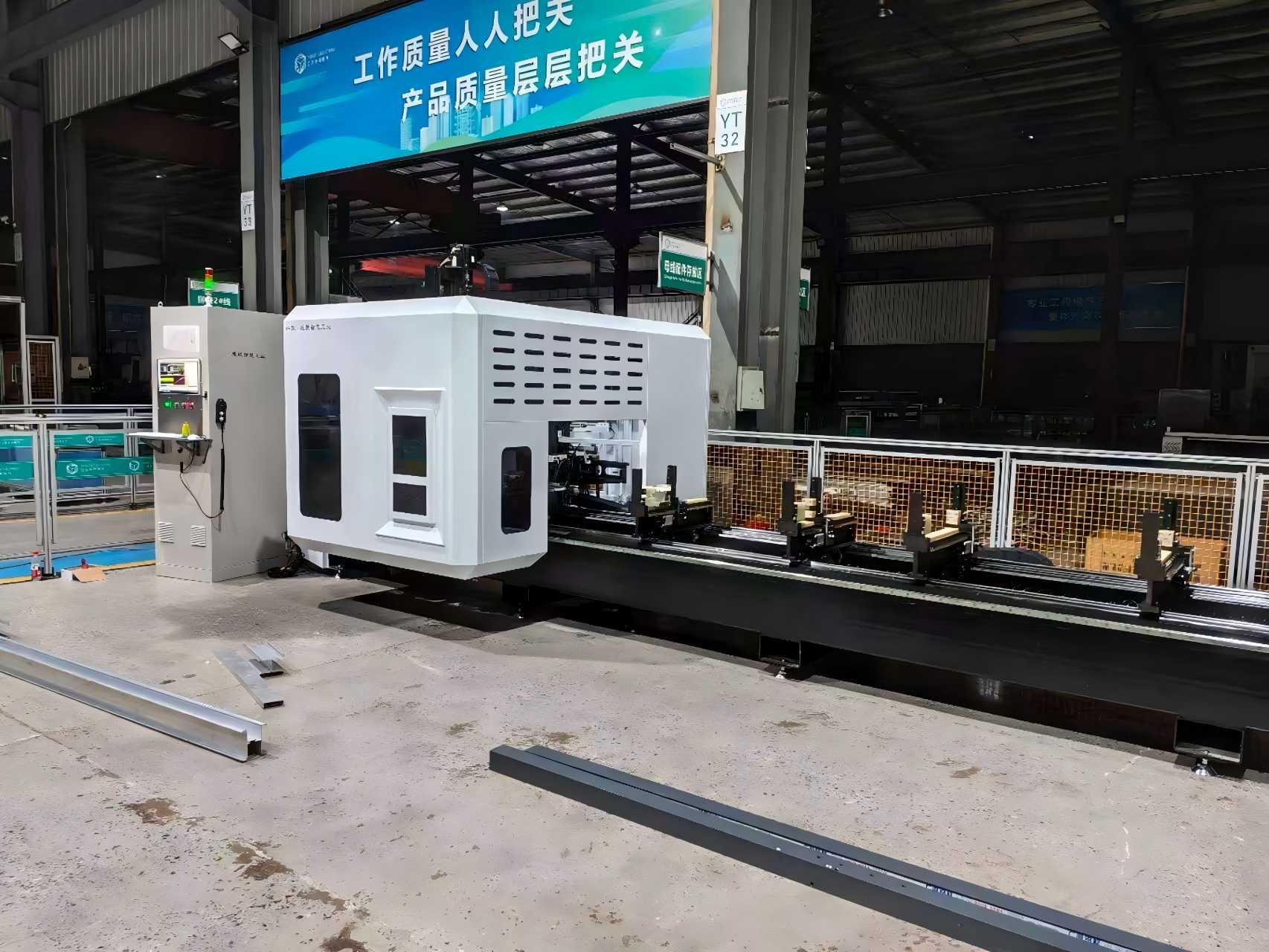

ကန့်လန့်ကာနံရံ အစိတ်အပိုင်းများအတွက် 5-Axis Gantry Machining Center

ထုတ်ကုန်အနှစ်ချုပ်

Curtain Wall စနစ်များအတွက် ကျွန်ုပ်တို့၏ High-Rigidity 5-Axis Gantry Machining Center သည် ရှုပ်ထွေးသောဗိသုကာဒီဇိုင်းများကို တိကျသောမျက်နှာစာအစိတ်အပိုင်းများအဖြစ်သို့ ပြောင်းလဲရန် အင်ဂျင်နီယာချုပ်လုပ်ထားပါသည်။ A/C-axis rotary milling နှင့် CAD/CAM ပရိုဂရမ်ကို ပေါင်းစပ်ခြင်းဖြင့်၊ စက်သည် ကြီးမားသောပုံစံ အလူမီနီယမ်ပရိုဖိုင်များ၊ စုစည်းထားသော panels နှင့် steel curtain wall frames များကို စနစ်ထည့်သွင်းမှုတစ်ခုတည်းတွင် လုပ်ဆောင်ပါသည်။ ၎င်း၏အကြီးစား gantry ဖွဲ့စည်းပုံသည် ရေရှည်တည်ငြိမ်မှုနှင့် ±0.05mm နေရာချထားမှုတိကျမှုကိုသေချာစေပြီး အလိုအလျောက်တူးလ်ပြောင်းစက် (ATC) သည် စဉ်ဆက်မပြတ်ကြိတ်ခွဲခြင်း၊ တူးဖော်ခြင်း၊ ပုတ်ထုတ်ခြင်းနှင့် ဖြတ်ခြင်းတို့ကို လုပ်ဆောင်ပေးပါသည်။ ခေတ်မီမျက်နှာစာများကို ပုံဖော်ဖန်တီးထားသောကြောင့် ထပ်ခါတလဲလဲ ကုပ်ခြင်းကို ဖယ်ရှားပေးကာ လုပ်သားစရိတ်များကို လျှော့ချပေးပြီး ရှုပ်ထွေးသော ဂျီသြမေတြီများအတွက် သာလွန်ကောင်းမွန်သော မျက်နှာပြင်အရည်အသွေးကို ပေးဆောင်ပါသည်။

အဓိကအင်္ဂါရပ်များ

•


  ရှုပ်ထွေးသောမျက်နှာစာ ဂျီဩမေတြီများနှင့် 3D ပုံသဏ္ဍာန်များအတွက် 5-Axis တစ်ပြိုင်နက်တည်း စက်ဖြင့်ပြုလုပ်ခြင်း

  မြင့်မားသော ကြံ့ခိုင်မှုနှင့် တုန်ခါမှုကို ထိခိုက်စေရန်အတွက် Heavy-Duty Gantry ဖွဲ့စည်းပုံ

  ကြီးမားသော ကန့်လန့်ကာ နံရံပြားများကို ပံ့ပိုးပေးသည့် ကြီးမားသော ဖော်မတ်စက်မှုဧရိယာ

  အလူမီနီယမ်နှင့် သံမဏိပရိုဖိုင်များအတွက် မြန်နှုန်းမြင့် Electro-Spindle

  စဉ်ဆက်မပြတ် machining အတွက် အလိုအလျောက် Tool Changer (ATC)

  ပင်မ CAD/CAM ဆော့ဖ်ဝဲလ်နှင့် တွဲဖက်အသုံးပြုနိုင်သော အဆင့်မြင့် CNC ထိန်းချုပ်မှုစနစ်

  စည်းစည်းလုံးလုံးနှင့် မော်ဂျူလာ ကာရံထုတ်လုပ်ခြင်းအတွက် စိတ်ကြိုက်ပြင်ဆင်နိုင်သော ဖွဲ့စည်းမှု

  ကမ္ဘာလုံးဆိုင်ရာ အရောင်းအပြီး ပံ့ပိုးမှုဖြင့် CE လက်မှတ်ရထားသည်။




နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

ဘယ်လိုအလုပ်လုပ်လဲ။

. CAD/CAM ပရိုဂရမ်းမင်း

ဗိသုကာဆိုင်ရာ ကန့်လန့်ကာနံရံဒီဇိုင်းများကို CAD ဆော့ဖ်ဝဲလ်တွင် ဖန်တီးထားပြီး CAM မှတစ်ဆင့် CNC toolpaths အဖြစ်သို့ ပြောင်းလဲထားသည်။ စနစ်သည် ရှုပ်ထွေးသော မျက်နှာစာ ဂျီသြမေတြီများအတွက် အကောင်းဆုံးဖြတ်တောက်သည့်ထောင့်များ၊ ကိရိယာလမ်းကြောင်းများနှင့် စက်ပိုင်းဖြတ်ပိုင်းများကို တွက်ချက်ပေးပါသည်။

2. Workpiece Clamping

ရှည်လျားသော အလူမီနီယမ် သို့မဟုတ် သံမဏိကန့်လန့်ကာ နံရံပရိုဖိုင်များအပြင် အရွယ်အစားကြီးမားသော မျက်နှာစာပြားများကို စက်ပစ္စည်းဧရိယာများကိုရှောင်ရှားပြီး ပုံပျက်ခြင်းကိုကာကွယ်သည့် adaptive pneumatic clamps များကို အသုံးပြု၍ CNC ထိန်းချုပ်ထားသော အလုပ်စားပွဲပေါ်တွင် လုံခြုံစွာ တပ်ဆင်ထားသည်။

3. Gantry Movement (X/Y/Z Axes)

စက်ခေါင်းသည် Y-ဝင်ရိုး (အကျယ်) နှင့် Z-ဝင်ရိုး (အမြင့်) ကိုဖြတ်ပြီး တံတားအမျိုးအစား gantry သည် X-ဝင်ရိုး (အရှည်) တစ်လျှောက် ရွေ့လျားသည်။ ဤကြီးမားသော ခရီးအကွာအဝေးသည် အရွယ်အစားအပြည့် ကန့်လန့်ကာနံရံ အစိတ်အပိုင်းများကို အနှောင့်အယှက်ကင်းစွာ ပြုပြင်ခြင်းကို ပံ့ပိုးပေးပါသည်။

4. 5-Axis Simultaneous Machining (A/C Axes)၊

linear motion အပြင်၊ spindle head သည် A-axis မှတဆင့် စောင်းပြီး C-axis မှတဆင့် လှည့်ကာ၊ ပေါင်းစပ်-ထောင့်ကြိတ်ခြင်း၊ ရေနုတ်မြောင်းစက်ဖြင့် workpiece ကို unclamping လုပ်ခြင်းမရှိဘဲ 3D contour ဖြတ်တောက်ခြင်းကို ခွင့်ပြုပါသည်။

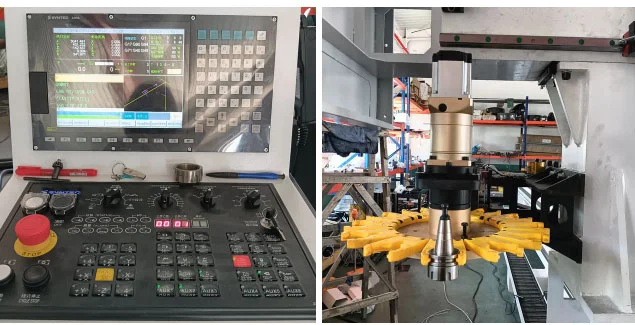

5. အလိုအလျောက်တူးလ်ပြောင်းခြင်း (ATC)

အစမ်းများ၊ ကြိတ်စက်များ၊ ပိုက်များနှင့် လွှဓါးများကို ကိရိယာမဂ္ဂဇင်းတွင် သိမ်းဆည်းထားသည်။ ATC သည် စက်ဝိုင်းအတွင်း ကိရိယာများကို အလိုအလျောက် လဲလှယ်ပေးကာ လည်ပတ်မှုတစ်ခုတွင် ကန့်လန့်ကာနံရံ သတ္တုပြားများ၊ transom များနှင့် panels များကို ပြီးပြည့်စုံအောင် ပြုပြင်နိုင်စေပါသည်။

6. တိကျမှုအထွက်

လုပ်ငန်းစဉ်အတွင်း တိုင်းတာခြင်းနှင့် အချိန်နှင့်တပြေးညီ လျော်ကြေးပေးခြင်းများသည် အတိုင်းအတာတိကျမှုကို သေချာစေသည်။ သန့်ရှင်းသောအနားများ၊ တိကျသောအပေါက်နေရာများနှင့် ရှုပ်ထွေးသော 3D ပရိုဖိုင်များပါရှိသော အချောထည်နံရံ အစိတ်အပိုင်းများကို တပ်ဆင်ရန် အသင့်ဖြစ်နေပါပြီ။

လုပ်ငန်းစဉ်စီးဆင်းမှု-

CAD မော်ဒယ် → CAM Toolpath → Clamping → X/Y/Z Gantry Motion → A/C Axis Tilting → Milling/Dilling/Tapping → Finished Curtain Wall Component

ပင်မလျှောက်လွှာနယ်ပယ်

ပုံမှန် application များကုလားကာနံရံအတွက် 5-Axis Gantry Machining Centerပါဝင်သည်-

1. အထပ်မြင့် အဆောက်အဦများ စုစည်းထားသော အလူမီနီယံ ကာရံ နံရံဘောင်များ
2. ဝှက်ထားသောဘောင်နှင့် ထိတွေ့ဖန်သားပြင် မျက်နှာစာ extrusion များ
3. နံရံထောင့်အဆစ်များနှင့် အထူးပုံသဏ္ဍာန် မျက်နှာစာ ပရိုဖိုင်များ
4. နေဝင်ခန်း၊ မိုးကောင်းကင်နှင့် အလူမီနီယံပြတင်းပေါက်နှင့် တံခါးပရိုဖိုင်များ
5. ပွိုင့်ထောက်ထားသော မှန်ကန့်လန့်ကာ နံရံ အလူမီနီယံ ပံ့ပိုးမှုကွင်းများ
6. စက်မှုအလူမီနီယံမျက်နှာစာနှင့်အလှဆင်စတီးလ်နံရံပရိုဖိုင်း
7. Aerospace ပေါ့ပါးသော အလူမီနီယမ် ပရိုဖိုင်များ (စက်မှုလုပ်ငန်းခွင်သုံးနိုင်သော)

သင့်လျော်သောကုန်ကြမ်းများ- 6063 အလူမီနီယမ်အလွိုင်း၊ အခေါင်းပေါက်များ၊ အလူမီနီယမ်၊ ပါးလွှာသောနံရံသံမဏိ၊ PVC ဗိသုကာပရိုဖိုင်များ။

အမေးများသောမေးခွန်းများ

1. ဤစက်သည် မည်သည့်ပစ္စည်းများကို လုပ်ဆောင်နိုင်သနည်း။

၎င်းကို အလူမီနီယံ ကာရံထားသော နံရံပရိုဖိုင်များအတွက် အကောင်းဆုံးဖြစ်အောင် ပြုလုပ်ထားပြီး သံမဏိနှင့် ပေါင်းစပ်မျက်နှာစာပစ္စည်းများကိုလည်း ပံ့ပိုးပေးပါသည်။

2. ဤစက်သည် စည်းလုံးညီညွတ်သော ကန့်လန့်ကာနံရံများအတွက် သင့်လျော်ပါသလား။

ဟုတ်ကဲ့။ ကြီးမားသော gantry span နှင့် 5-axis capability သည် unitized နှင့် modular facade စနစ်များအတွက် အကောင်းဆုံးဖြစ်သည်။

3. စက်ကိရိယာဧရိယာကို စိတ်ကြိုက်ပြုပြင်နိုင်ပါသလား။

ဟုတ်ကဲ့။ X / Y / Z ခရီးနှင့် gantry အကျယ်ကို ပရောဂျက်လိုအပ်ချက်အရ စိတ်ကြိုက်လုပ်နိုင်ပါသည်။

4. မည်သည့်ထိန်းချုပ်မှုစနစ်များကို ပံ့ပိုးပေးသနည်း။

စံရွေးချယ်စရာများတွင် Siemens၊ Fanuc နှင့် OSAI အားလုံးသည် ပင်မ CAD/CAM ဆော့ဖ်ဝဲလ်နှင့် တွဲဖက်အသုံးပြုနိုင်သည်။

5. စက်သည် အလိုအလျောက် ထုတ်လုပ်မှုလိုင်းများကို ပံ့ပိုးပေးပါသလား။

ဟုတ်ကဲ့။ ၎င်းကို စဉ်ဆက်မပြတ် ထုတ်လုပ်မှုအတွက် အလိုအလျောက် တင်ခြင်းနှင့် ဖြုတ်ချခြင်း စနစ်များနှင့် ပေါင်းစပ်နိုင်သည်။

ဒီစက်ကို ဘာကြောင့် ရွေးတာလဲ။

တစ်ခုတည်းသော တပ်ဆင်မှု ထိရောက်မှု - ထပ်ခါတလဲလဲ ကုပ်ထားခြင်း မရှိပါ၊ ထောင့်ချို့ယွင်းချက် နည်းပါးသည်။

ဗိသုကာဆိုင်ရာစံနှုန်းများအတွက်တိကျမှု – မြင်နိုင်သောမျက်နှာစာမျက်နှာပြင်အတွက် ±0.05mm တိကျမှု

Scalable Production - အသေးစားအသုတ် စိတ်ကြိုက်ပြုလုပ်ခြင်းနှင့် အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှုအတွက် သင့်လျော်သည်။

Global Compliance - နိုင်ငံတကာပရောဂျက်များအတွက် CE အသိအမှတ်ပြုပြီး အင်ဂျင်နီယာချုပ်
