800 မီလီမီတာ CNC နံရံကပ် ကန့်လန့်ဖြတ်စက်

Lebulang Machine အမှတ်တံဆိပ်အောက်တွင် လည်ပတ်နေသော Shandong Lebulang Precision Machinery Co., Ltd. သည် ၁၉၉၆ ခုနှစ်ကတည်းက ၎င်း၏ Jinan၊ China စက်ရုံတွင် အလူမီနီယံ ပြုပြင်ရေးကိရိယာများကို ထုတ်လုပ်ခဲ့သည်။ ဤ 3-axis servo CNC အဆုံးကြိတ်စက်သည် အလူမီနီယံ နံရံနှင့် မျက်နှာစာ ပရိုဖိုင်များ၊ တံခါးနှင့် ပြတင်းပေါက်ဘောင်များနှင့် ဗိသုကာဆိုင်ရာ extrusion များကို လုပ်ဆောင်သည်။ ၎င်းတွင် 800 မီလီမီတာ X-axis ခရီးသွားခြင်း၊ 0° မှ 90° အလိုအလျောက် လှည့်ခြင်း၊ အကြီးစားသွန်းလုပ်ထားသော သံအခြေခံနှင့် အတွဲလိုက်ထုတ်လုပ်မှုအတွက် ဘက်စုံကွပ်ခြင်းတို့ပါရှိသည်။ အသုံးပြုရလွယ်ကူသော HMI ပါရှိသော SYNTEC စက်မှု CNC စနစ်သည် အမြန်တပ်ဆင်မှုအတွက် USB CAD တင်သွင်းခြင်းနှင့် ကြိုတင်ထည့်သွင်းထားသည့် ပရိုဖိုင်စာကြည့်တိုက်များကို ပံ့ပိုးပေးပါသည်။

• 800mm X-axis ခရီး-ဟိ800 မီလီမီတာ CNC နံရံကပ် ကန့်လန့်ဖြတ်စက်တပ်ဆင်မှုတစ်ခုတည်းတွင် ကြီးမားသော ကန့်လန့်ကာနံရံနှင့် မျက်နှာစာပရိုဖိုင်များကို လိုက်လျောညီထွေဖြစ်စေသော X ဝင်ရိုးတစ်လျှောက် အလုပ်လုပ်သည့်အရှည် 800 မီလီမီတာကို ထောက်ပံ့ပေးသည်။
• 3-ဝင်ရိုး CNC ဆာဗာထိန်းချုပ်မှု-X၊ Y နှင့် Z axes များကို တိကျသော ဘောလုံးဝက်အူများနှင့် တွဲလျက် ဆာဗာမော်တာများဖြင့် မောင်းနှင်သည်။ တည်နေရာပြတိကျမှုကို ±0.02 မီလီမီတာတွင် သတ်မှတ်ထားပြီး ထုတ်လုပ်မှုအပိုင်းများတစ်လျှောက် တစ်သမတ်တည်းရှိသော tenon နှင့် groove dimension ကို ပံ့ပိုးပေးပါသည်။
• အကြီးစားသွန်းသံအခြေခံ-စက်အိပ်ရာသည် သံသွန်းဖြစ်ပြီး တုန်ခါမှုကို စိုစွတ်စေပြီး မြန်နှုန်းမြင့်ကြိတ်စဉ်အတွင်း တည်ငြိမ်မှုကို ထိန်းသိမ်းရန် ဒီဇိုင်းထုတ်ထားသည်။ ၎င်းသည် ချောမွေ့တောက်ပြောင်သော အဆုံးမျက်နှာများနှင့် ကိရိယာ၏သက်တမ်းကို ပိုရှည်စေသည်။
• အလိုအလျောက် 0° မှ 90° ဗိုင်းလိပ်တံ လှည့်ခြင်း-ပရိုဂရမ်ထိန်းချုပ်မှုအောက်တွင် 0° (အလျားလိုက်) မှ 90° (ဒေါင်လိုက်) လှည့်နိုင်သည်။ အလျားလိုက် နှင့် ဒေါင်လိုက် ပရိုဖိုင် အဆုံးများကို workpiece သို့မဟုတ် tooling ၏ manual repositioning မပါဘဲ ကုပ်တစ်ခုတွင် စက်ဖြင့် ပြုလုပ်နိုင်သည်။
• Multi-profile ကုပ်ခြင်း-ကုပ်ကိရိယာသည် ပရိုဖိုင် 3 မှ 5 ပရိုဖိုင်များကို တပြိုင်နက်တည်း လုံခြုံစေပြီး သံသရာတစ်ခုတည်းတွင် ထပ်တူကျသော ကြိတ်ခွဲခြင်းလုပ်ငန်းကို အစုလိုက်လုပ်ဆောင်ခြင်းကို ခွင့်ပြုပေးပါသည်။
• SYNTEC စက်မှု CNC စနစ်-ထိန်းချုပ်ယူနစ်တွင် အရောင် HMI၊ CAD ဖိုင်တင်သွင်းမှုအတွက် USB အပေါက်နှင့် အများသုံး tenon နှင့် notch geometries များပါရှိသော ကြိုတင်ထည့်သွင်းထားသော ပရိုဖိုင်စာကြည့်တိုက်များ ပါဝင်သည်။ အော်ပရေတာများသည် ပရိုဂရမ်ကို ရွေးချယ်ပြီး၊ ပရိုဖိုင်များကို တင်ကာ G-code မရေးဘဲ စက်ဝိုင်းကို စတင်ပါ။

800 မီလီမီတာ CNC နံရံကပ် ကန့်လန့်ဖြတ်စက်

ဘယ်လိုအလုပ်လုပ်လဲ။

ဟိ800 မီလီမီတာ CNC နံရံကပ် ကန့်လန့်ဖြတ်စက်pneumatic clamping fixture ထဲသို့ အလူမီနီယမ် ပရိုဖိုင်ငါးခုအထိ တင်သည့် အော်ပရေတာဖြင့် လုပ်ဆောင်သည်။ SYNTEC ထိန်းချုပ်ကိရိယာမှ စက်ပစ္စည်းပရိုဂရမ်ကို ရွေးချယ်ပြီးနောက် — ကြိုတင်တင်ထားသည့် စာကြည့်တိုက် သို့မဟုတ် CAD-တင်သွင်းထားသော ဖိုင်မှဖြစ်စေ — လည်ပတ်မှုစတင်သည်။ Servo-driven X၊ Y နှင့် Z axes များသည် ပထမပရိုဖိုင်အဆုံးတွင် ကြိတ်ဖြတ်ခြင်းကို နေရာချပေးသည်။ ဗိုင်းလိပ်တံသည် 0° နှင့် 90° ကြားတွင် အလိုအလျောက် လှည့်နိုင်ပြီး အလျားလိုက်နှင့် ဒေါင်လိုက် မျက်နှာပြင် နှစ်ခုစလုံးကို အလုပ်အပိုင်းအစများ မဖြုတ်ဘဲ ထားနိုင်သည်။ Φ350 mm carbide ကြိတ်စက်သည် 2800 rpm တွင်လည်ပတ်နေသော tenons၊ notches နှင့် grooves များဖြစ်ပေါ်လာစေရန် ပစ္စည်းကို ဖယ်ရှားပေးပါသည်။ အမြင့်ဆုံး tenon အတိမ်အနက်သည် 100 မီလီမီတာဖြစ်ပြီး အမြင့်ဆုံး ပရိုဖိုင်ဖြတ်ပိုင်းသည် အကျယ် 330 မီလီမီတာ နှင့် အမြင့် 180 မီလီမီတာ ဖြစ်သည်။ တစ်ဖက်တွင် ပရိုဂရမ်ပါသော အစီအစဉ်ကို ပြီးမြောက်ပြီးနောက်၊ axes များသည် နောက် workpiece သို့ ပြန်ပြောင်းသည်။ batch ရှိ ပရိုဖိုင်များ အားလုံးကို ပြီးသည်နှင့်၊ ကုပ်ကုပ်များ လွှတ်ပြီး အော်ပရေတာသည် စက်အစိတ်အပိုင်းများကို ဖယ်ရှားသည်။

အဓိကအစိတ်အပိုင်းများ

• သံပန်းစက်အိပ်ရာမျဉ်းကြောင်းလမ်းညွှန်သံလမ်းများနှင့် ရွေ့လျားနေသော axes များအတွက် တောင့်တင်းပြီး တုန်ခါမှု-စိုစွတ်သော အခြေခံအုတ်မြစ်ကို ပံ့ပိုးပေးပါသည်။ အပြင်းအထန်ကြိတ်ခွဲနေစဉ်အတွင်း သတ္တုပုံသဏ္ဍာန်၏ ထုထည်သည် ဖြတ်တောက်ခြင်းတည်ငြိမ်မှုကို ထိန်းသိမ်းပေးသည်။
• Servo မော်တာများနှင့် ဘောလုံးဝက်အူများ (X/Y/Z):တိကျသောမြေပြင်ဘောလုံးဝက်အူများဖြင့် AC ဆာဗာဒရိုက်များသည် 800 မီလီမီတာ X-ဝင်ရိုးခရီးတစ်လျှောက်၊ 330 မီလီမီတာ အကျယ်နှင့် 180 မီလီမီတာ အမြင့်စွမ်းရည်တို့ကို ပေးဆောင်သည်။

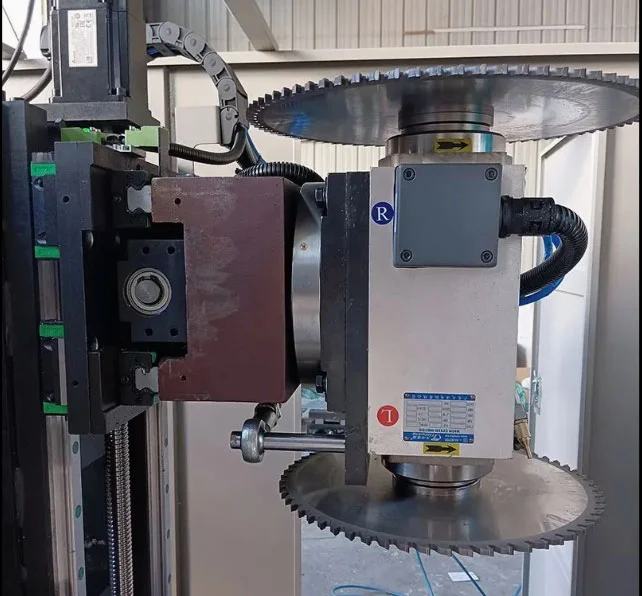

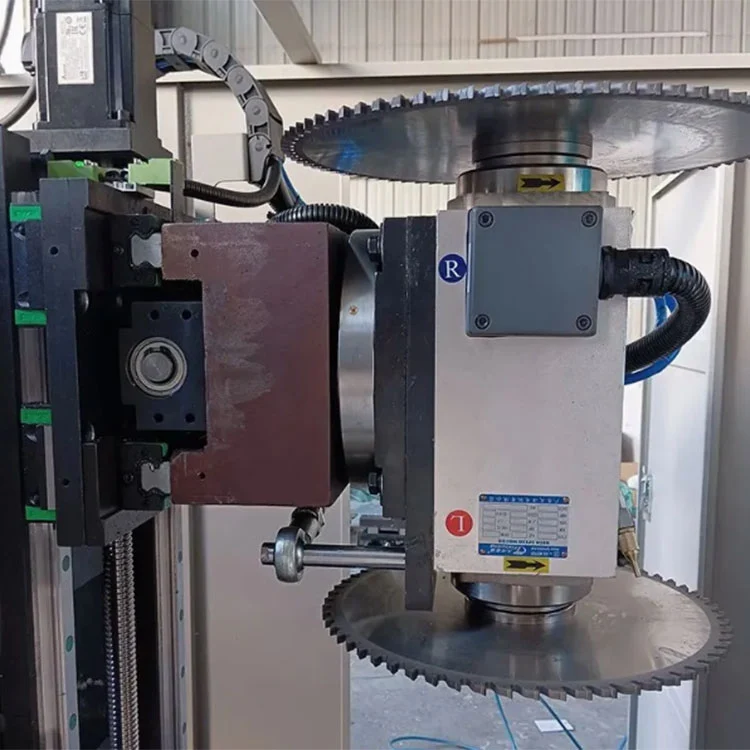

• လှည့်နေသော spindle တပ်ဆင်မှု-3 kW မော်တာသည် Φ350 mm ကြိတ်ဖြတ်ခြင်းအား 2800 rpm တွင် မောင်းနှင်သည်။ အလျားလိုက် နှင့် ဒေါင်လိုက် အဆုံးကြိတ်ခြင်းကြား အလိုအလျောက်ပြောင်းရန်အတွက် servo ထိန်းချုပ်မှုအောက်တွင် 0° မှ 90° လှည့်သည်။

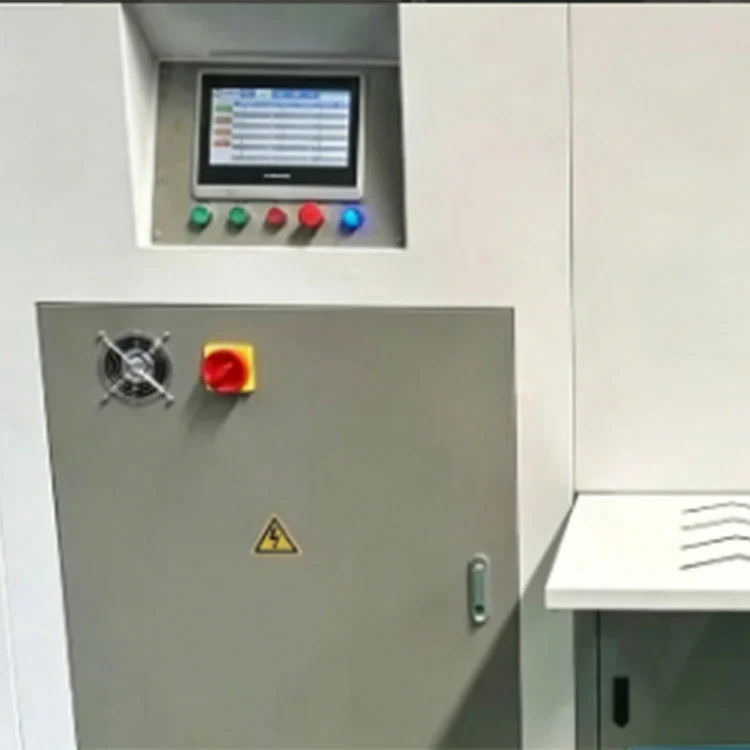

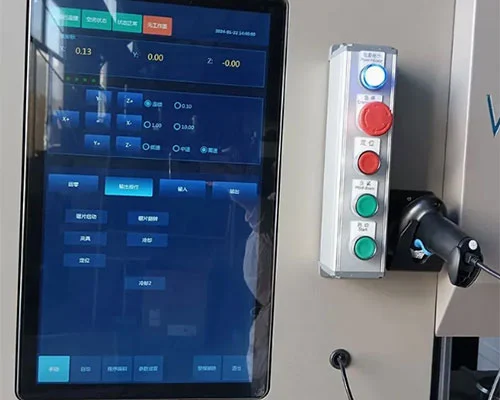

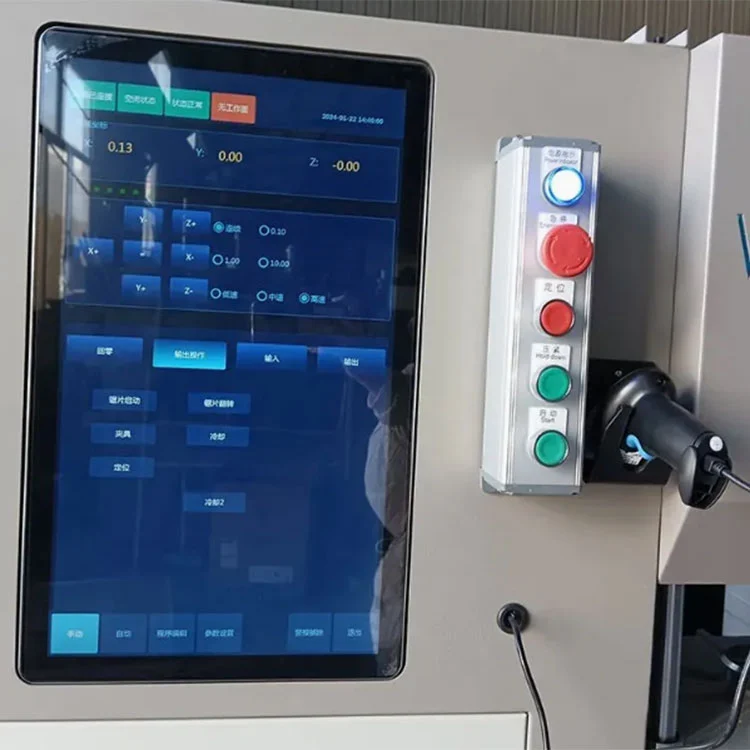

• SYNTEC CNC ထိန်းချုပ်ကိရိယာ-ရောင်စုံ touchscreen HMI ပါရှိသည့် စက်မှုအဆင့် CNC စနစ်။ ပရိုဖိုင်ဒစ်ဂျစ်တိုက်များကို သိမ်းဆည်းသည်၊ USB မှတစ်ဆင့် CAD ပုံများကို တင်သွင်းကာ ဝင်ရိုးရွေ့လျားမှု၊ ဗိုင်းလိပ်တံလည်ပတ်မှုနှင့် ကုပ်ကြိုးများကို စီမံခန့်ခွဲသည်။

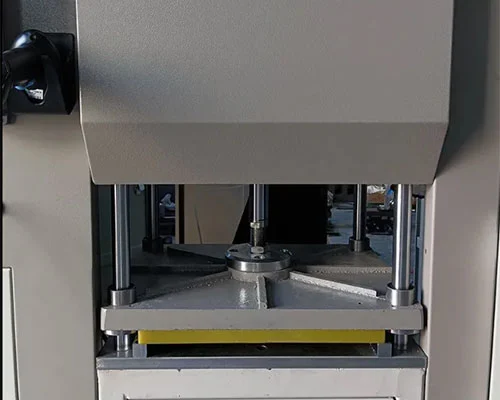

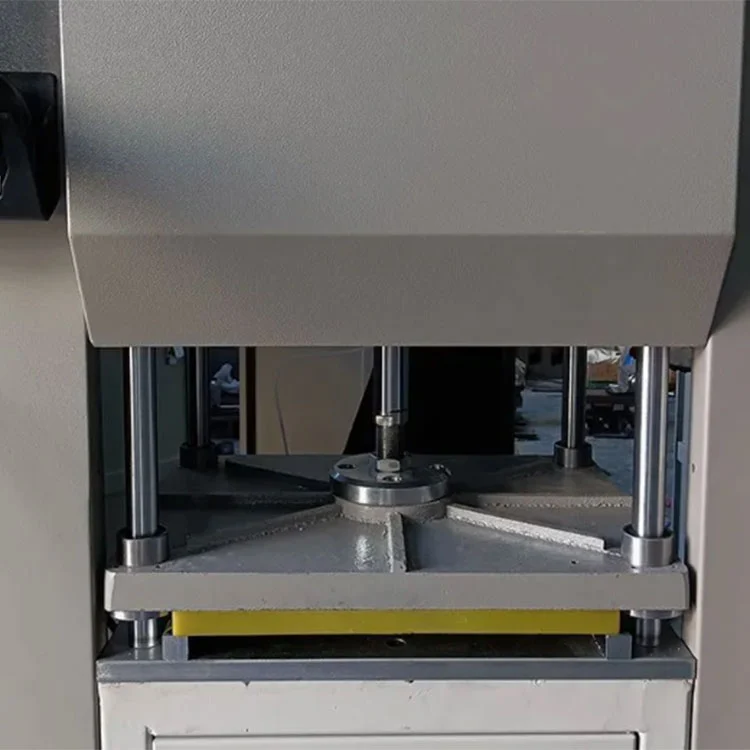

• Pneumatic multi-profile ကုပ်ပရိုဖိုင် 3 မှ 5 ခု တပြိုင်နက် ကိုင်ဆောင်ထားသည်။ Clamping force ကို 0.5 နှင့် 0.8 MPa အကြား သတ်မှတ်ထားသော လေဖိအားပေးဝေမှုဖြင့် ထိန်းချုပ်သည်။ မတူညီသော ပရိုဖိုင်ဖြတ်ပိုင်းအပိုင်းများအတွက် မေးရိုးထည့်သွင်းမှုများကို ပြောင်းလဲနိုင်သည်။
• လုံခြုံရေးအကာအရံ-လည်ပတ်နေစဉ်အတွင်း အစောင့်များသည် ကြိတ်ဆုံဇုန်ကို ဖုံးအုပ်ထားသည်။ အရေးပေါ် ရပ်တန့်ထားသော ဆားကစ်တစ်ခုသည် အသက်ဝင်သောအခါတွင် axes များနှင့် spindle လှည့်ခြင်းအားလုံးကို ရပ်တန့်စေသည်။

အသုံးချမှု

ဟိ800 မီလီမီတာ CNC နံရံကပ် ကန့်လန့်ဖြတ်စက်အသုံးပြုသည်-

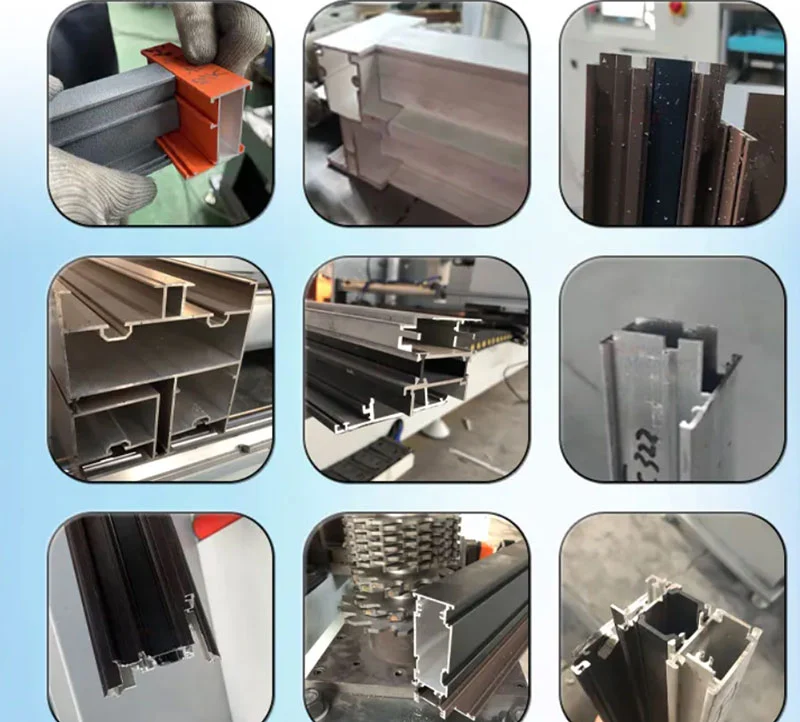

• အလူမီနီယံ ကန့်လန့်ကာ နံရံနှင့် မျက်နှာစာ ပရိုဖိုင်ကို ကြိတ်ခွဲခြင်း။

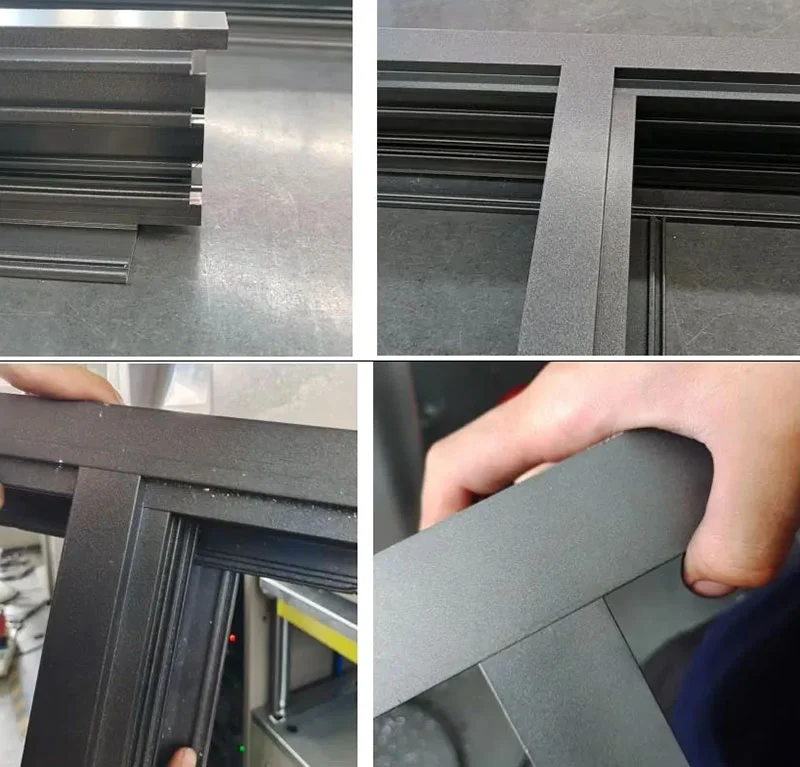

• တံခါးနှင့် ပြတင်းပေါက်ဘောင်များတွင် ကုလားအုပ်နှင့် transom tenon လုပ်ဆောင်ခြင်း။
• ဗိသုကာအလူမီနီယမ်ပရိုဖိုင်းနှင့် groove ဖြတ်တောက်ခြင်း။

ထုပ်ပိုးခြင်းနှင့် ပို့ဆောင်ခြင်း။

1. အစိုဓာတ်ကို ကာကွယ်ရန် စက်ကို ဖလင်အပြည့်ဖြင့် ထုပ်ပိုးထားသည်။
2. ထောင့်အားလုံးနှင့် အပြူးထွက်သော အစိတ်အပိုင်းများတွင် ဆန့်ကျင်ဘက်အစွန်းများပါ၀င်သည်။
3. လုံခြုံသောသယ်ယူပို့ဆောင်ရေးအတွက် လုံခြုံသောသယ်ယူပို့ဆောင်ရေးအတွက် သံမဏိချည်နှောင်ထားသော အထပ်သားသေတ္တာနှင့် အထပ်သားများကို မီးခိုးမထွက်ဘဲ ထုပ်ပိုးထားသည်။

ထုတ်လုပ်သူ & အာမခံ

• တည်ထောင်ထုတ်လုပ်သူ-Shandong Lebulang Precision Machinery Co., Ltd. သည် ၎င်း၏ တရုတ်နိုင်ငံ Jinan စက်ရုံတွင် ၁၉၉၆ ခုနှစ်မှ စတင်၍ အလူမီနီယံနှင့် PVC ပြုပြင်ရေး ကိရိယာများကို ထုတ်လုပ်ခဲ့သည်။800 မီလီမီတာ CNC နံရံကပ် ကန့်လန့်ဖြတ်စက်CE နှင့် ISO 9001 ထောက်ခံချက်ဖြင့် စက်ရုံမှတိုက်ရိုက်ပေးထားသည်။
• အာမခံနှင့် ပံ့ပိုးမှု-တစ်နှစ်အာမခံသည် ထုတ်လုပ်မှုဆိုင်ရာ ချို့ယွင်းချက်များအတွက် အဓိကဖွဲ့စည်းပုံအား အကျုံးဝင်ပါသည်။ အဝေးထိန်းနည်းပညာပံ့ပိုးမှု၊ လည်ပတ်မှုဗီဒီယိုများနှင့် အင်္ဂလိပ်လက်စွဲစာအုပ်ကို အပိုကုန်ကျစရိတ်မရှိဘဲ ပံ့ပိုးပေးပါသည်။
• အပိုပစ္စည်းများကြိတ်ခွဲခြင်း၊ မေးရိုးညှပ်များနှင့် ဖျံများကဲ့သို့သော အစားထိုးပစ္စည်းများကို သိုလှောင်ထားပြီး ပုံမှန်ကုန်စည်ပို့ဆောင်မှုဖြင့် ပို့ဆောင်နိုင်သည်။
• စိတ်ကြိုက်ပြင်ဆင်ခြင်း-OEM နှင့် ODM ပုံစံများကို လက်ခံပါသည်။ ဗို့အား၊ X-axis ခရီးနှင့် spindle သတ်မှတ်ချက်များကို ဖောက်သည်လိုအပ်ချက်များနှင့် အံဝင်ခွင်ကျဖြစ်စေနိုင်သည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- ဒီစက်မှာ ဘယ်ပရိုဖိုင်တွေကို လုပ်ဆောင်နိုင်သလဲ။

A: ၎င်းသည် အလူမီနီယံ ကန့်လန့်ကာ နံရံပရိုဖိုင်များ၊ မျက်နှာစာ extrusion များနှင့် တံခါးနှင့် ပြတင်းပေါက်ဘောင်အပိုင်းများအတွက် ဒီဇိုင်းထုတ်ထားပါသည်။ အမြင့်ဆုံးလုပ်ဆောင်မှုဖြတ်ပိုင်းသည် အကျယ် 330 မီလီမီတာ အမြင့် 180 မီလီမီတာရှိပြီး tenon အတိမ်အနက် 100 မီလီမီတာအထိရှိသည်။

Q2- အလိုအလျောက် ဗိုင်းလိပ်တံလည်ပတ်မှု ဘယ်လိုအလုပ်လုပ်သလဲ။

A- ဗိုင်းလိပ်တံသည် servo ထိန်းချုပ်မှုအောက်တွင် 0° (အလျားလိုက်) မှ 90° (ဒေါင်လိုက်) လှည့်သည်။ ၎င်းသည် စက်အား အလျားလိုက်နှင့် ဒေါင်လိုက် ပရိုဖိုင်းအား အော်ပရေတာအား ပြန်လည်နေရာချထားရန် သို့မဟုတ် ကိရိယာတန်ဆာပလာကို ကိုယ်တိုင်ပြောင်းလဲရန် မလိုအပ်ဘဲ တစ်ချက်ကုပ်ဖြင့် အဆုံးသတ်နိုင်စေပါသည်။

Q3- တစ်ပြိုင်နက်တည်း ပရိုဖိုင်ဘယ်နှစ်ယောက်ကို ပြုပြင်နိုင်မလဲ။

A- ပရိုဖိုင်ဖြတ်ပိုင်းအပိုင်းပေါ် မူတည်၍ ပရိုဖိုင်းဖြတ်ပိုင်းကို မူတည်၍ ပရိုဖိုင် 3 မှ 5 ခု တပြိုင်နက် ထိန်းထားနိုင်သည်။ ကုပ်ထားသော ပရိုဖိုင်များအားလုံးကို တူညီသောစက်ဝန်းတွင် ပုံဖော်ထားသည်။

Q4- ပရိုဂရမ်ရေးတာ ခက်ခဲပါသလား။

A- SYNTEC ထိန်းချုပ်ကိရိယာတွင် အများအားဖြင့် tenon နှင့် notch geometries များပါရှိသော ကြိုတင်တင်ထားသော ပရိုဖိုင်စာကြည့်တိုက်များ ပါဝင်သည်။ CAD ဖိုင်များကိုလည်း USB မှတဆင့် တင်သွင်းနိုင်သည်။ အော်ပရေတာများသည် ထိတွေ့စခရင်မှ ပရိုဂရမ်ကို ရွေးချယ်ပြီး စက်ဝန်းကို စတင်ပါ။ အင်္ဂလိပ်လက်စွဲစာအုပ်နှင့် လုပ်ငန်းဆောင်ရွက်မှု ဗီဒီယိုတစ်ခု ပေးထားသည်။

Q5: မတူညီသောနိုင်ငံများအတွက် ပါဝါထောက်ပံ့မှုကို စိတ်ကြိုက်လုပ်ဆောင်နိုင်ပါသလား။

A: ဟုတ်ပါတယ်။ စံသတ်မှတ်ချက်သည် 380V/50Hz သုံးဆင့်ပါဝါကို အသုံးပြုသည်။ ဒေသဆိုင်ရာလျှပ်စစ်စံနှုန်းများနှင့်ကိုက်ညီစေရန်အတွက် အခြားဗို့အားများနှင့် ကြိမ်နှုန်းများကို သတ်မှတ်နိုင်ပါသည်။
