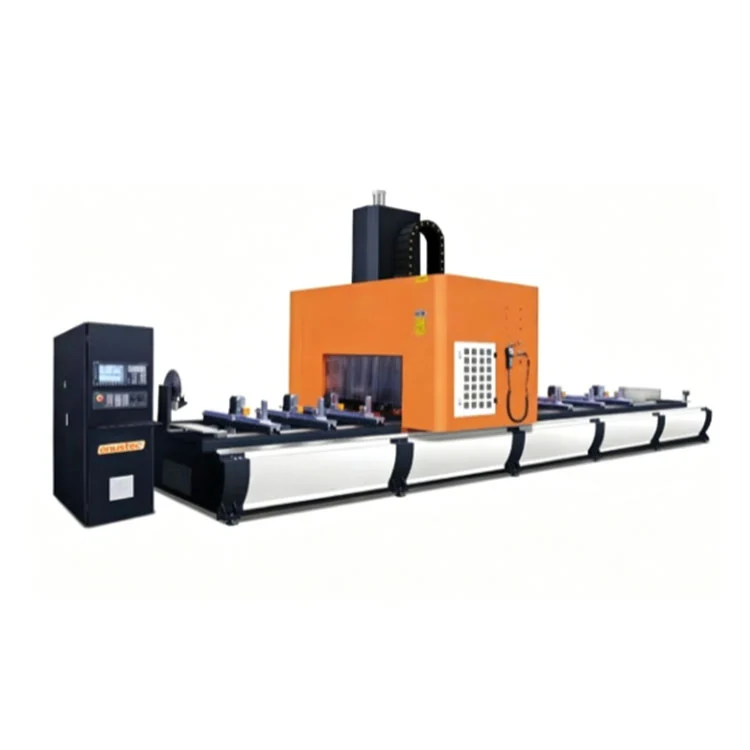

ကုလားကာနံရံအတွက် 5-Axis Gantry Machining Center

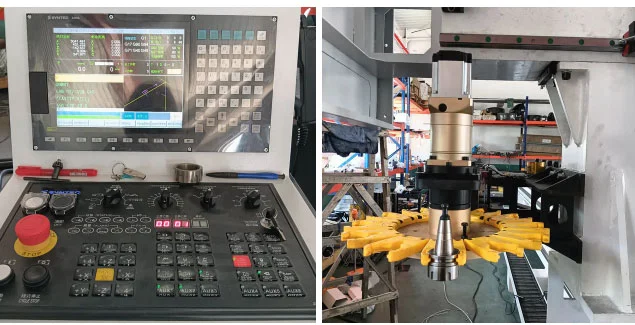

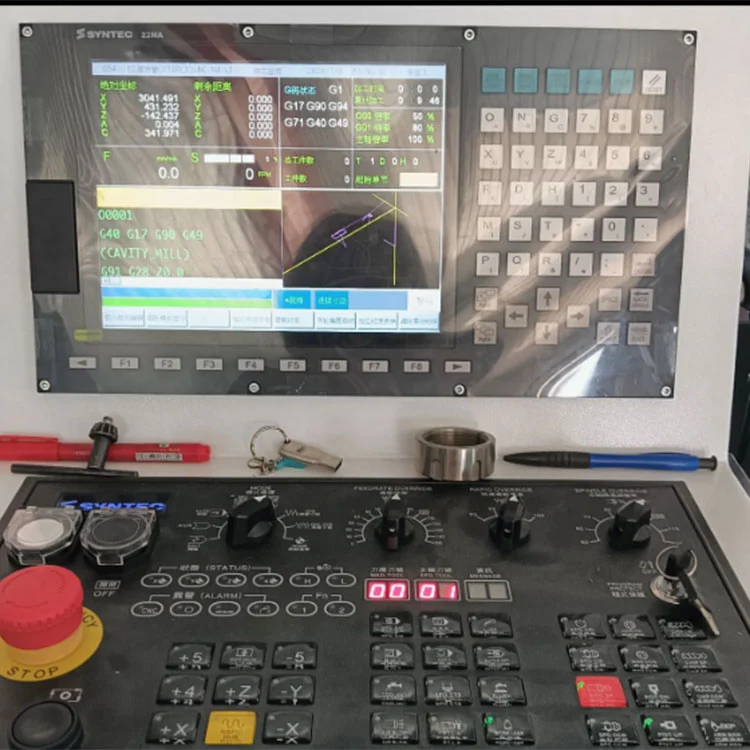

1996 ခုနှစ်ကတည်းက စတင်လည်ပတ်ခဲ့သော တရုတ်နိုင်ငံ Jinan စက်ရုံတွင် Lebulang Machine မှ ထုတ်လုပ်ခဲ့သည်။ကုလားကာနံရံအတွက် 5-Axis Gantry Machining CenterCE နှင့် ISO 9001 အသိအမှတ်ပြုလက်မှတ်ရရှိထားပြီး OEM/ODM ပံ့ပိုးမှုဖြင့် စက်ရုံတိုက်ရိုက်ပေးဆောင်ထားသည်။ ဤရွေ့လျားနေသော gantry 5-axis CNC စင်တာသည် ရှည်လျားသော အလူမီနီယံ ကန့်လန့်ကာ-နံရံ ပရိုဖိုင်များကို တစ်ခုတည်းကုပ်ခြင်း၊ ကြိတ်ခြင်း၊ တူးဖော်ခြင်း၊ လွှနှင့် နှိပ်ခြင်းတို့ကို လုပ်ဆောင်သည်။ မြန်နှုန်းမြင့် HSD spindle (12kW သို့မဟုတ် 15kW၊ 18000rpm အထိ) နှင့် 12-tool magazine နှင့် သီးခြား saw-blade station (max400mm) တို့သည် အလိုအလျောက် tool အပြောင်းအလဲများကို လုပ်ဆောင်ပေးပါသည်။ Siemens 828D သို့မဟုတ် OSAI 5-ဝင်ရိုးထိန်းချုပ်မှုသည် RTCP၊ ချိန်သီးစက်နှင့် အလိုအလျောက်တိုင်းတာခြင်းတို့ကို ပံ့ပိုးပေးပါသည်။ ပုံမှန် X-axis ခရီးသည် 6500mm၊ 9400mm အထိ တိုးချဲ့နိုင်သည်။

အဓိကအင်္ဂါရပ်များ

• 5-ဝင်ရိုးတစ်ပြိုင်နက်တည်းစက်စက်-ကိရိယာအစွန်အဖျားကို လမ်းကြောင်းပေါ်တွင် တိကျစွာထားရှိရန် X၊ Y၊ Z၊ A နှင့် C axes များသည် RTCP အောက်တွင် အတူတကွအလုပ်လုပ်ပါသည်။ စနစ်ထည့်သွင်းမှုတစ်ခုသည် မျက်နှာငါးခုနှင့် ပရိုဖိုင်အဆုံးသို့ရောက်ရှိကာ ပြန်လည်ပြင်ဆင်ခြင်းကို ဖယ်ရှားသည်။
• ရှည်လျားသော ပရိုဖိုင်စွမ်းရည်-X-axis သည် ပုံမှန်အတိုင်း 6500mm (7000mm သို့မဟုတ် 9400mm စိတ်ကြိုက်ရွေးချယ်နိုင်သည်) သည် နေရာချထားခြင်းမရှိဘဲ အလျားအပြည့် ကာရန်-နံရံ extrusion များကို ကိုင်တွယ်သည်။

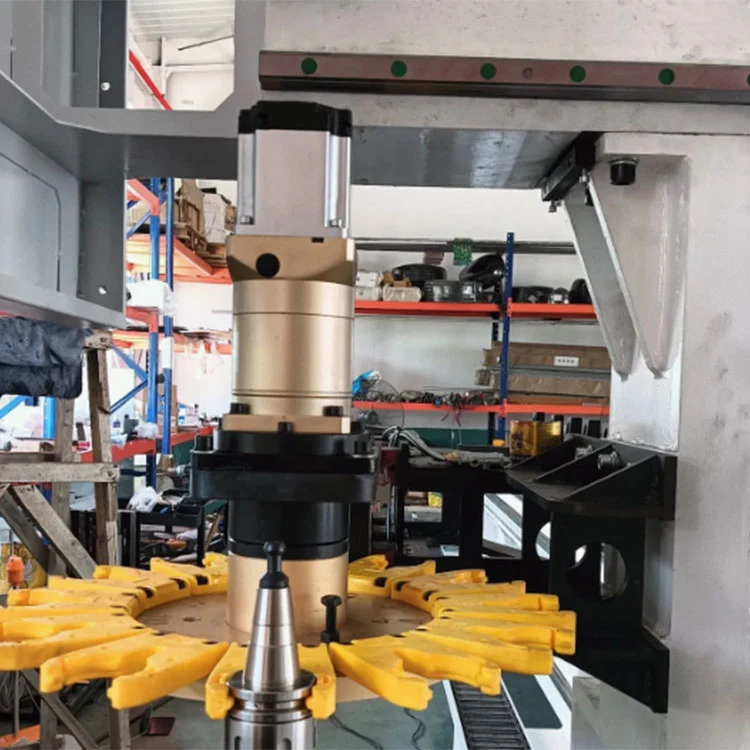

• ပေါင်းစပ်လွှနှင့်ကြိတ်ခြင်း-ရာထူး 12 ခုပါသော ကိရိယာမဂ္ဂဇင်းတစ်ခုနှင့် ကပ်လျက်လွှဓားစခန်း (Φ400mm) သည် ပရိုဂရမ်တစ်ခုအတွင်း ဖြတ်တောက်ခြင်းမှ အရှည်နှင့် မှတ်သားခြင်းအတွက် စက်ဝိုင်းစက်များအကြား အလိုအလျောက်ပြောင်းပေးပါသည်။
• HSD ဗိုင်းလိပ်တံ-12kW သို့မဟုတ် 15kW လေအေးပေးထားသော မော်တာသည် 0 မှ 18000rpm မှ အမြန်နှုန်းများကို ပို့ဆောင်ပေးသည်၊၊ အလူမီနီယမ်သတ္တုစပ်နှင့် ပါးလွှာသော နံရံစတီးလ်ပရိုဖိုင်များအတွက် သင့်လျော်သည်။
• တိကျမှုနှင့် ထပ်တလဲလဲနိုင်မှု-တစ်ပြေးညီ လမ်းညွှန်များနှင့် ဆားဗို-မောင်းနှင်သော ဘောလုံးဝက်အူများသည် ± 0.01 မီလီမီတာ နေရာချထားခြင်းနှင့် ± 0.005 မီလီမီတာ ထပ်တလဲလဲနိုင်မှုကို ပေးစွမ်းနိုင်ပြီး စည်းလုံးညီညွတ်သော ကန့်လန့်ကာနံရံများတွင် လိုအပ်သော တင်းကျပ်သော အဆစ်သည်းခံမှုများကို ဖြည့်ဆည်းပေးသည်။
• Pendulum လုပ်ဆောင်ချက်-ထိန်းချုပ်မှုသည် ချိန်သီးမုဒ်ကို ပံ့ပိုးပေးသည် — အော်ပရေတာသည် သီးခြား fixture zone တွင် နောက်တစ်ခုကို တင်နေချိန်တွင် workpiece တစ်ခုကို machining လုပ်ခြင်းဖြင့် idle time ကိုလျှော့ချသည်။

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

ဘယ်လိုအလုပ်လုပ်လဲ။

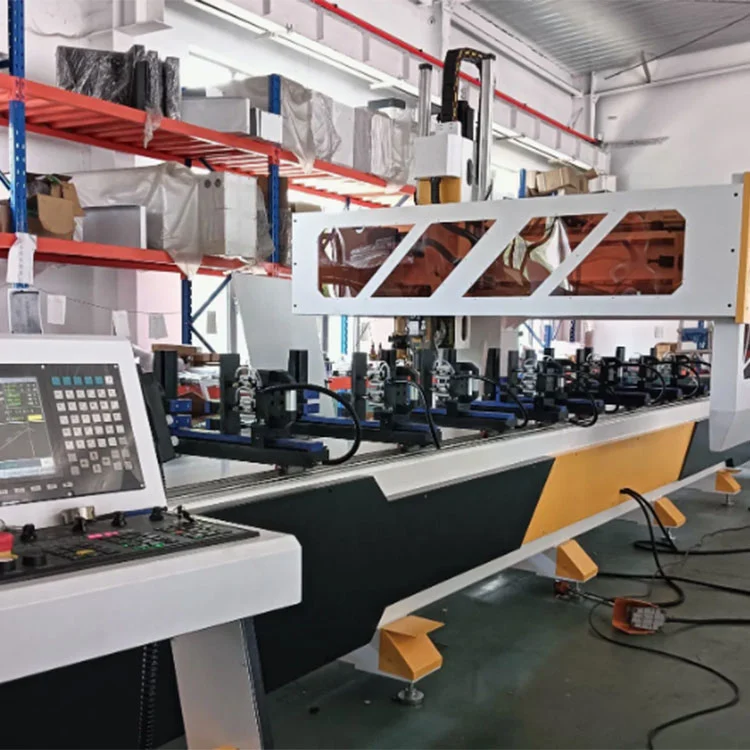

ဟိကုလားကာနံရံအတွက် 5-Axis Gantry Machining Centerပုံသေအလုပ်စားပွဲပေါ်တွင်ရွေ့လျားနေသော gantry ဖြင့်လုပ်ဆောင်သည်။ အော်ပရေတာသည် အလူမီနီယံ ထုထည်ကို စားပွဲပေါ်တင်ကာ pneumatic သို့မဟုတ် ဟိုက်ဒရောလစ် ကုပ်ခြင်းကို အသက်သွင်းသည်။ ကြိုတင်ရေးသားထားသော G-code ပရိုဂရမ်ကို Siemens သို့မဟုတ် OSAI ထိန်းချုပ်မှုမှတစ်ဆင့် တင်ပေးပါသည်။ gantry သည် X ဝင်ရိုးတစ်လျှောက် ပထမစက်ယန္တရားအနေအထားသို့ ရွေ့လျားပြီး 5-axis ဦးခေါင်းသည် spindle အား လိုအပ်သောထောင့်သို့ ပို့ဆောင်ပေးသည်။ RTCP သည် rotary လှုပ်ရှားမှုများအတွင်း ကိရိယာအရှည် အော့ဖ်ဆက်များအတွက် အလိုအလျောက် လျော်ကြေးပေးသည်၊ ထို့ကြောင့် tool tip သည် programmed path ကို တိကျစွာလိုက်နာပါသည်။ ပရိုဖိုင်ကို မဖြုတ်ဘဲ တူးဖော်ခြင်း၊ ကြိတ်ခြင်း၊ ပုတ်ခြင်းနှင့် လွှခြင်းကဲ့သို့သော လုပ်ငန်းများကို မျက်နှာများစွာတွင် လုပ်ဆောင်ပါသည်။ စက်ကိရိယာတစ်ခုသည် ဇုန်တစ်ခုတွင် ပြီးဆုံးသောအခါ၊ gantry သည် နောက်တစ်ခုသို့ လည်ပတ်သွားသည်၊ သို့မဟုတ် စက်သည် ချိန်သီးမုဒ်သို့ ဝင်ရောက်ကာ အော်ပရေတာအား ပြီးသွားသည့်အပိုင်းကို ဖြုတ်ကာ အသစ်တစ်ခုကို တင်နိုင်စေပြီး ကပ်လျက်စက်တွင် စက်ပစ္စည်းကို ဆက်လက်လုပ်ဆောင်နေချိန်တွင် စက်က ချိန်ခွင်းမုဒ်သို့ ဝင်ရောက်သွားပါသည်။ Chips များကို ပေါင်းစည်းထားသော conveyor ဖြင့် ဖယ်ရှားသည်။

ပင်မလျှောက်လွှာနယ်ပယ်

ပုံမှန် application များကုလားကာနံရံအတွက် 5-Axis Gantry Machining Centerပါဝင်သည်-

1. အထပ်မြင့် အဆောက်အဦများ စုစည်းထားသော အလူမီနီယံ ကာရံ နံရံဘောင်များ
2. ဝှက်ထားသောဘောင်နှင့် ထိတွေ့ဖန်သားပြင် မျက်နှာစာ extrusion များ
3. နံရံထောင့်အဆစ်များနှင့် အထူးပုံစံ မျက်နှာစာ ပရိုဖိုင်များ
4. နေဝင်ခန်း၊ မိုးကောင်းကင်နှင့် အလူမီနီယံပြတင်းပေါက်နှင့် တံခါးပရိုဖိုင်များ
5. ပွိုင့်ထောက်ထားသော မှန်ကန့်လန့်ကာ နံရံ အလူမီနီယံ ပံ့ပိုးမှုကွင်းများ
6. စက်မှုအလူမီနီယံမျက်နှာစာနှင့်အလှဆင်စတီးလ်နံရံပရိုဖိုင်း
7. Aerospace ပေါ့ပါးသော အလူမီနီယမ် ပရိုဖိုင်များ (စက်မှုလုပ်ငန်းခွင်သုံးနိုင်သော)

သင့်လျော်သောကုန်ကြမ်းများ- 6063 အလူမီနီယမ်အလွိုင်း၊ အခေါင်းပေါက်များ၊ အလူမီနီယမ်၊ ပါးလွှာသောနံရံသံမဏိ၊ PVC ဗိသုကာပရိုဖိုင်များ။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q: မင်းစက်ကို ဘယ်လိုသုံးလဲ။

A: စက်တိုင်းသည် တင်ပို့ခြင်းမပြုမီ စက်ရုံစစ်ဆေးမှုနှင့် ချိန်ညှိမှုကို ခံယူသည်။ ပြည့်စုံသော ဗီဒီယိုလက်စွဲစာအုပ်နှင့် ရေးသားထားသော စာရွက်စာတမ်းများ ပေးထားသည်။ စနစ်ထည့်သွင်းခြင်းမေးခွန်းများနှင့် ပြဿနာဖြေရှင်းခြင်းအတွက် အဝေးမှပံ့ပိုးကူညီမှုလည်း ရရှိနိုင်ပါသည်။

Q: ပေးပို့ချိန်က ဘယ်လောက်လဲ။

A- ထုတ်လုပ်မှုသည် ပုံမှန်အားဖြင့် စပေါ်ငွေပေးချေမှုကို လက်ခံရရှိပြီးနောက် 15-25 ရက်ကြာပါသည်။

မေး- ငွေပေးချေမှု စည်းကမ်းသတ်မှတ်ချက်ကဘာလဲ။

A: ပို့ဆောင်ခြင်းမပြုမီ ကျန် 70% လက်ကျန်ငွေနှင့်အတူ အမိန့်အတည်ပြုပြီးနောက် T/T 30% အပ်ငွေ။

မေး- မင်းက စက်ရုံ ဒါမှမဟုတ် ကုန်သွယ်ရေးကုမ္ပဏီလား။

A: Lebulang Machine သည် တရုတ်နိုင်ငံ၊ Jinan တွင် ၎င်း၏ကိုယ်ပိုင်ထုတ်လုပ်ရေးစက်ရုံဖြင့် ထုတ်လုပ်သူဖြစ်သည်။ တစ်နေရာတည်းတွင် ဝန်ဆောင်မှုအတွက် ဖြည့်စွက် တံခါးနှင့် ပြတင်းပေါက် ကိရိယာများကိုလည်း ကျွန်ုပ်တို့ ပံ့ပိုးပေးပါသည်။

မေး- အလုပ်ရုံမှာ မင်းရဲ့ စွမ်းဆောင်ရည်က ဘယ်လိုလဲ။

A: ကျွန်ုပ်တို့၏နှစ်စဉ်ထုတ်လုပ်မှုစွမ်းရည်သည် စက်ယန္တရား 800 ထက်မပိုပါ။
