CNC လေးထောင့် Crimping စက်

အဓိကအင်္ဂါရပ်များ

• ဦးခေါင်းလေးခု တပြိုင်နက် ကြွက်တက်ခြင်းဟိCNC လေးထောင့် Crimping စက်နှိပ်စက်ဝန်းတစ်ခုတွင် ဖရိန်တစ်ခု၏ လေးထောင့်အားလုံးကို ပြီးမြောက်စေသည်။ ၎င်းသည် ထောင့်တစ်စုံစီအတွက် ဖရိန်ကို နေရာချထားပြီး ပြန်ချိတ်ထားရမည့် ခေါင်းတစ်ပိုင်း သို့မဟုတ် ခေါင်းနှစ်ထပ် အခြားရွေးချယ်မှုများနှင့် နှိုင်းယှဉ်ပါက ကိုင်တွယ်ချိန်ကို လျှော့ချပေးသည်။
• CNC ဆာဗာနေရာချထားခြင်း-crimping head တစ်ခုစီကို servo motor ဖြင့် နေရာချထားပြီး ball screw တစ်ခုအား မောင်းနှင်သည်။ အော်ပရေတာသည် ထိတွေ့စခရင်ပေါ်တွင် ဖရိန်အရွယ်အစားကို ရွေးချယ်ပြီး ခေါင်းများကို လိုအပ်သည့် အနေအထားများသို့ အလိုအလျောက် ရွှေ့သည်။ တူညီသောစနစ်သည် ဘောင်ဟင်းချက်နည်းမျိုးစုံကို သိမ်းဆည်းထားသည်။ ထပ်တလဲလဲ နေရာချထားခြင်း တိကျမှုကို ± 0.1 မီလီမီတာတွင် သတ်မှတ်ထားသည်၊ ပုံမှန်အားဖြင့် 1 မီလီမီတာအတွင်း ထောင့်ဖြတ်အမှားအယွင်းရှိပြီး မှန်ကန်စွာပြင်ဆင်ထားသော ပရိုဖိုင်များအောက်တွင် 0.15 မီလီမီတာအောက် ချုပ်ရိုးအမှားအယွင်းရှိသည်။
• ဖရိမ်အရွယ်အစား အပိုင်းအခြား-စက်သည် 550 × 550 မီလီမီတာမှ အမြင့် 1800 မီလီမီတာနှင့် အကျယ် 3000 မီလီမီတာအထိ ဖရိန်များကို ကိုင်တွယ်ကာ လူနေအိမ်နှင့် စီးပွားရေးလုပ်ငန်းသုံး အလူမီနီယမ် ပြတင်းပေါက်နှင့် တံခါးဘောင်အတိုင်းအတာ အများစုကို ဖုံးအုပ်ထားသည်။
• ဟိုက်ဒရောလစ် crimping စနစ်ဦးခေါင်းတစ်ခုစီအား ဆီဖိအား 15 MPa နှင့် စုစုပေါင်း crimping force 48 kN ဖြင့် အဆင့်သတ်မှတ်ထားသော ဟိုက်ဒရောလစ်ဆလင်ဒါဖြင့် မောင်းနှင်သည်။ ဟိုက်ဒရောလစ်ဆားကစ်သည် အဆင့်နှစ်ဆင့်မြင့်-နိမ့်ဖိအားကို အသုံးပြုသည်- လျင်မြန်သောချဉ်းကပ်မှုလေဖြတ်ခြင်းသည် စက်ဝန်းအချိန်ကို လျှော့ချပေးကာ လေဖြတ်ခြင်းအဆုံးတွင် ဖိအားမြင့်ကိုင်ထားမှုသည် တင်းကျပ်သောထောင့်ချိတ်ဆက်မှုကို သေချာစေသည်။
• Pneumatic ရွေ့လျား ကုပ်နံပါတ်များဖရိန်ဆွဲတင်ခြင်းနှင့် ပြန်နုတ်ခြင်းအတွက် ဖရိန်ချိတ်ယူနစ်များသည် အလိုအလျောက် ရှေ့သို့ရွေ့လျားသည်။ ပရိုဖိုင်ကို အနေအထားတွင် ထိန်းထားရန်နှင့် နှိပ်နေစဉ်အတွင်း ပုံပျက်နိုင်ခြေကို လျှော့ချရန်အတွက် Clamping force ကို လမ်းကြောင်းနှစ်ခုမှ သက်ရောက်သည်။

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

ဘယ်လိုအလုပ်လုပ်လဲ။

ဟိCNC လေးထောင့် Crimping စက်ထိတွေ့စခရင်ပေါ်တွင် ဖရိမ်အတိုင်းအတာ ထည့်သွင်းမှုဖြင့် အစပြုသည့် အစီအစဥ်တစ်ခုဖြင့် လုပ်ဆောင်သည်။ Servo-driven ball screw axes တွင်တပ်ဆင်ထားသော crimping head လေးခုသည် programmed position သို့အလိုအလျောက်ရွေ့လျားသည်။ အော်ပရေတာသည် ဖြတ်တောက်ပြီး ပြင်ဆင်ထားသော အလူမီနီယမ်ပရိုဖိုင်များကို ညှပ်တပ်ဆင်ထားသော ကိရိယာများထဲသို့ ထည့်သည်။ Pneumatic Clamps များသည် ဒေါင်လိုက်နှင့် အလျားလိုက် လမ်းကြောင်းနှစ်ခုစလုံးမှ ဖိအားကို သက်ရောက်စေသည့် ပရိုဖိုင်များကို တစ်နေရာတည်းတွင် ထိန်းထားရန် ချိတ်ဆက်ထားသည်။ ကုပ်ပြီးသည်နှင့်၊ ဟိုက်ဒရောလစ်ဆားကစ်ကို အဆင့်နှစ်ဆင့်ဖြင့် လည်ပတ်သည်- ဖိအားနည်းသော လျင်မြန်စွာကြိုတင်လုပ်ဆောင်ခြင်းသည် crimping ကိရိယာများကို ပရိုဖိုင်ထောင့်များနှင့် ထိတွေ့စေကာ ထောင့်အဆစ်ကို အပြီးသတ်ရန်အတွက် 48 kN crimping force အား အပြည့်အဝအသုံးပြုပါသည်။ ကိုင်ထားချိန်ပြီးနောက်၊ ကုပ်ချောင်းများကို လွှတ်ထုတ်ခြင်း၊ ဖုန်စုပ်ကိရိယာများကို ပြန်လည်ရုပ်သိမ်းပြီး ပြီးသောဘောင်ကို ဖယ်ရှားနိုင်သည်။ လေးထောင့်အားလုံးသည် စက်ဝိုင်းတစ်ခုတည်းတွင် ပြီးသွားသောကြောင့် ဘောင်ကို ပြန်လည်နေရာချထားရန် မလိုအပ်ပါ။

အဓိကအစိတ်အပိုင်းများ

• Servo မော်တာများနှင့် ဘောလုံးဝက်အူများခေါင်းလေးလုံးစီကို တိကျသောဘောလုံးဝက်အူတစ်ခုနှင့် ချိတ်ဆက်ထားသော AC ဆာဗာမော်တာဖြင့် သီးခြားနေရာချထားသည်။ ဤအစီအစဥ်သည် ±0.1 မီလီမီတာ ထပ်တလဲလဲနိုင်မှုကို ထောက်ပံ့ပေးပြီး ကွဲပြားသောဘောင်အရွယ်အစားများအတွက် ဦးခေါင်းများကို ကိုယ်တိုင်ချိန်ညှိခြင်းမပြုဘဲ နေရာချထားနိုင်စေပါသည်။
• ဟိုက်ဒရောလစ် ပါဝါယူနစ်-60 လီတာရှိသော တိုင်ကီတစ်ခုသည် ဖိအားထိန်းချုပ်မှုအဆို့ရှင်များပါရှိသော အ manifold တစ်ခုမှတစ်ဆင့် ဟိုက်ဒရောလစ်ဆလင်ဒါလေးခုထံ ဆီ ထောက်ပံ့ပေးသည်။ high-low pressure two-stage sequence ကို solenoid valves များမှတစ်ဆင့် PLC မှ စီမံခန့်ခွဲပါသည်။

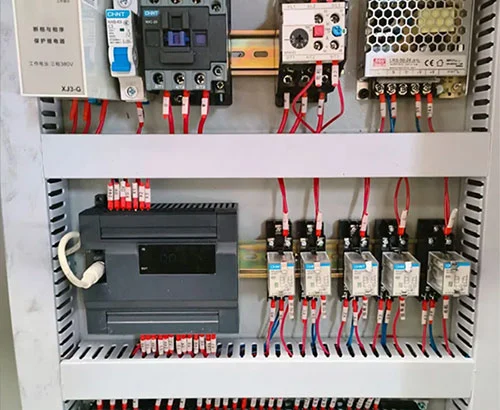

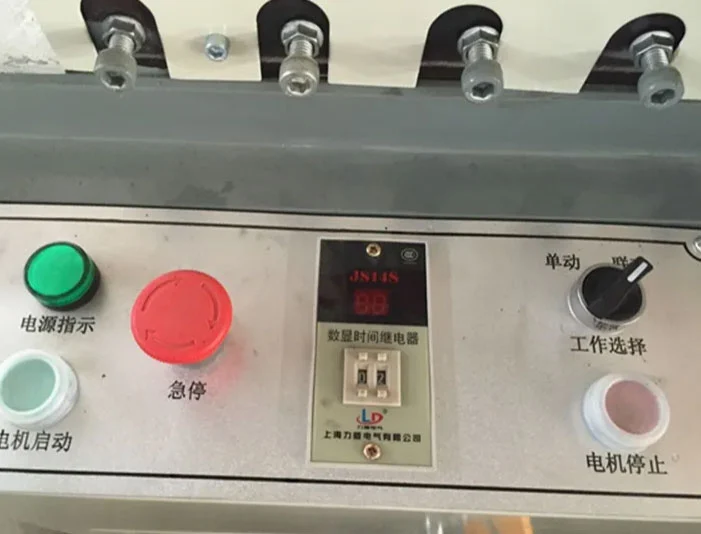

• ထိတွေ့မျက်နှာပြင်နှင့် PLC-စက်မှုထိတွေ့မျက်နှာပြင်သည် ဖရိမ်အရွယ်အစားဆက်တင်များ၊ သိမ်းဆည်းထားသော ပရိုဂရမ်များ၊ ထုတ်လုပ်ရေးကောင်တာများနှင့် နှိုးစက်မက်ဆေ့ချ်များကို ပြသပေးပါသည်။ အများအားဖြင့် ထုတ်လုပ်ထားသောဘောင်အတိုင်းအတာများအတွက် ကန့်သတ်ချက်ချက်ပြုတ်နည်းများကို သိမ်းဆည်းပြီး ပြန်လည်သိမ်းဆည်းနိုင်သည်။

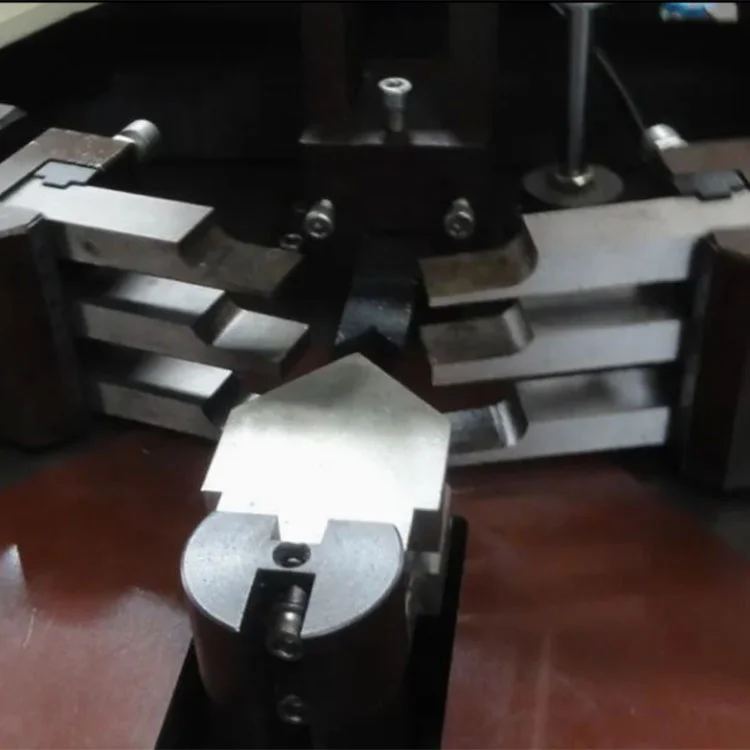

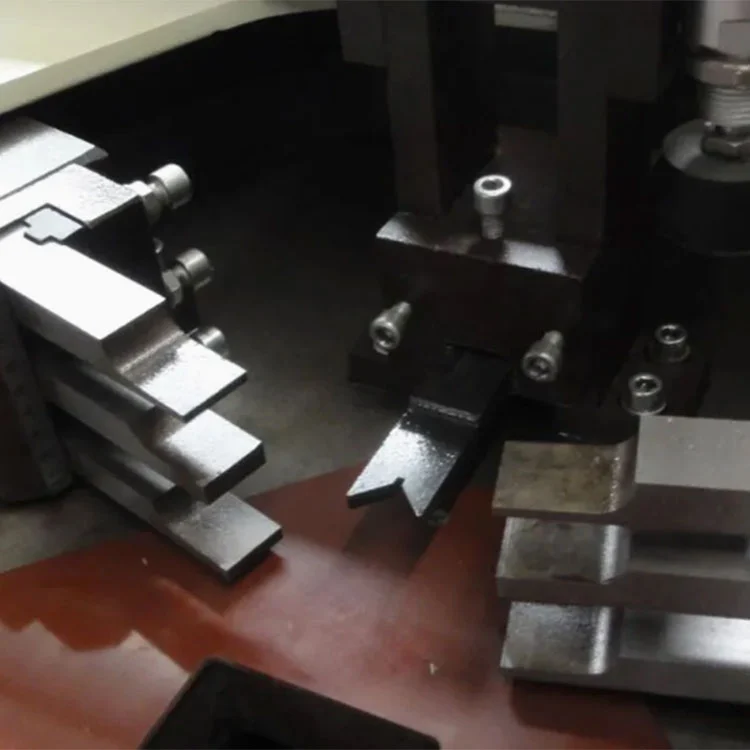

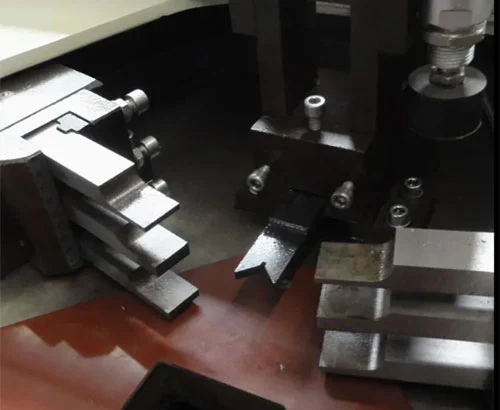

• Crimping ကိရိယာများ-မာကျောသော သံမဏိ crimping ဓားများကို ပရိုဖိုင်ဂျီသြမေတြီနှင့် ကိုက်ညီစေရန် စက်ဖြင့်ပြုလုပ်ထားသည်။ ကိရိယာတန်ဆာပလာအစုံများကို မတူညီသော ပရိုဖိုင်ဖြတ်ပိုင်းကဏ္ဍများအတွက် လဲလှယ်နိုင်ပါသည်။ ဓားများသည် အတိမ်အနက်နှင့် ချိန်ညှိမှုအတွက် ချိန်ညှိနိုင်သည်။

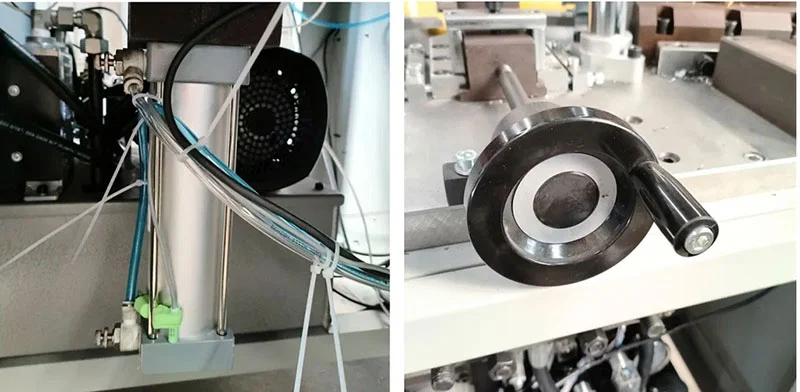

• Pneumatic ကလစ်စနစ်-Clamps များသည် ရှေ့သို့ရွေ့လျားပြီး linear guides များပေါ်တွင် ပြန်နုတ်ပါ။ Clamping force ကို 0.5-0.8 MPa ဖြင့် ထိန်းချုပ်ထားသော pneumatic ဆလင်ဒါများမှ ပံ့ပိုးပေးပါသည်။ ညှပ်နေစဉ်အတွင်း ပရိုဖိုင်ကို တည်ငြိမ်စေရန် နှစ်ဖက်မှ ခေါက်ဆွဲသည့် ဒီဇိုင်းသည် နှစ်ဖက်မှ အတင်းကို သက်ရောက်သည်။
• စက်ဘောင်-ဂဟေဆော်ထားသော သံမဏိဖွဲ့စည်းပုံသည် ရွေ့လျားနေသော ခေါင်းလေးခုနှင့် ပုံသေဗဟိုအလုပ်စားပွဲကို ပံ့ပိုးပေးသည်။ ဖရိန်သည် ဖရိန်ညှပ်နေစဉ် ထုတ်ပေးသော တုံ့ပြန်မှုစွမ်းအားကို တွန်းလှန်ရန်နှင့် အချိန်ကြာလာသည်နှင့်အမျှ ဦးခေါင်းချိန်ညှိမှုကို ထိန်းသိမ်းရန် ဒီဇိုင်းပြုလုပ်ထားသည်။

လျှောက်လွှာအခြေအနေများ

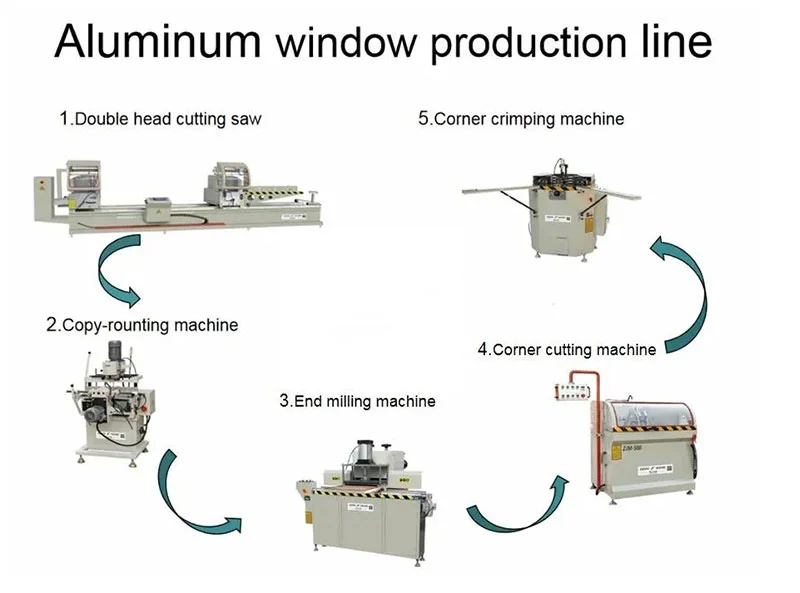

အလူမီနီယမ် ပြတင်းပေါက် ထုတ်လုပ်မှု

Casement ၊ လျှော ၊ နှင့် thermal break လျှပ်ကာပြတင်းပေါက်ဘောင်များကို ကွပ်ခြင်း။

အလူမီနီယမ်တံခါးထုတ်လုပ်ရေး

ဝင်ပေါက်တံခါးများ၊ လသာဆောင်တံခါးများ၊ မီးခံအလူမီနီယမ်တံခါးများနှင့် အတွင်းပိုင်းအလူမီနီယမ်တံခါးဘောင်များ တပ်ဆင်ခြင်း။

ကန့်လန့်ကာနံရံနှင့် အဆောက်အဦ ပရိုဖိုင်များ

အလူမီနီယံ မုန့်လုံးများ၊ transoms နှင့် မျက်နှာစာ ပရိုဖိုင်များကို 90° ထောင့်ကွပ်ထားသည်။

အသံအတိုးအကျယ်ထုတ်လုပ်မှု

အလတ်စားနှင့် အကြီးစား အလူမီနီယံ တံခါးနှင့် ပြတင်းပေါက် စက်ရုံများတွင် အသုံးပြုပြီး လည်ပတ်မှုတစ်ခုတွင် လေးထောင့်များ ပြီးမြောက်ပါက per-frame လုပ်ဆောင်ချိန်ကို လျော့နည်းစေပြီး နေ့စဥ်ထွက်ရှိမှု ပိုမိုမြင့်မားစေပါသည်။

ထုတ်လုပ်သူ & အာမခံ

Lebulang Machine အဖြစ် လည်ပတ်နေသော Shandong Lebulang Precision Machinery Co., Ltd. သည် ၎င်း၏ Jinan စက်ရုံတွင် ၁၉၉၆ ခုနှစ်ကတည်းက အလူမီနီယမ်နှင့် PVC ပြတင်းပေါက်နှင့် တံခါး ပြုပြင်ရေး ကိရိယာများကို ထုတ်လုပ်ခဲ့သည်။ ကုမ္ပဏီသည် R&D၊ စက်တပ်ဆင်ခြင်း၊ တပ်ဆင်ခြင်း၊ စမ်းသပ်ခြင်းနှင့် အိမ်တွင်းရောင်းချခြင်းကို စီမံခန့်ခွဲပါသည်။ ဟိCNC လေးထောင့် Crimping စက်ဤပေါင်းစပ်စနစ်အောက်တွင် တည်ဆောက်ထားပြီး CE နှင့် ISO 9001 အသိအမှတ်ပြုလက်မှတ်ဖြင့် စက်ရုံမှတိုက်ရိုက်ပေးထားသည်။ တစ်နှစ်အာမခံသည် ပင်မဖွဲ့စည်းပုံကို အကျုံးဝင်သည်။ ဗီဒီယိုရောဂါရှာဖွေခြင်းနှင့် လည်ပတ်လမ်းညွှန်မှုအပါအဝင် အဝေးထိန်းနည်းပညာပံ့ပိုးမှု ပါဝင်သည်။ ဓားများ၊ ဖျံများ၊ နှင့် ဇကာများကဲ့သို့သော အပိုပစ္စည်းများကို သိုလှောင်ထားပြီး သီးခြားမှာယူနိုင်ပါသည်။ ဆိုဒ်တွင်း တပ်ဆင်ခြင်းနှင့် အခကြေးငွေပေးဆောင်ခြင်းတို့ကို အပိုကုန်ကျစရိတ်ဖြင့် စီစဉ်ပေးနိုင်ပါသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- CLM4S က ဘာအတွက်လဲ။

A: CNC Corner စက် 4 ဦးခေါင်း Servo ။ "4" သည် သီးခြားလွတ်လပ်သော crimping ခေါင်းလေးခုကိုရည်ညွှန်းသည်။

Q2: စက်ကိုင်တွယ်နိုင်တဲ့ အမြင့်ဆုံးဘောင်အရွယ်အစားက ဘယ်လောက်လဲ။

A- ပုံမှန်ဖွဲ့စည်းမှုပုံစံသည် အမြင့် 1800 မီလီမီတာ အနံ 3000 မီလီမီတာအထိ ဖရိန်များကို ကိုင်တွယ်သည်။ စံချိန်မမီသော အရွယ်အစားများကို အော်ဒါမှာယူချိန်တွင် ဆွေးနွေးနိုင်ပါသည်။

Q3- အလုပ်သမားအသစ်များအတွက် စက်လည်ပတ်ရန်ခက်ခဲပါသလား။

A- လုပ်ဆောင်ချက်သည် သိမ်းဆည်းထားသော frame ပရိုဂရမ်များပါရှိသော touchscreen မှတဆင့် လုပ်ဆောင်ခြင်းဖြစ်သည်။ အင်္ဂလိပ်-မြန်မာလက်စွဲစာအုပ်နှင့် ဗီဒီယိုသင်တန်းများ ပေးထားသည်။ အော်ပရေတာအများစုသည် အလုပ်ချိန် တစ်ရက်မှ နှစ်ရက်အတွင်း နေ့စဉ်လုပ်ရိုးလုပ်စဉ်ကို သင်ယူကြသည်။

Q4- မည်သည့်ငွေပေးချေမှုအမျိုးအစားများနှင့် ပို့ဆောင်မှုစည်းမျဉ်းများ ရရှိနိုင်သနည်း။

A- USD၊ EUR နှင့် GBP အပါအဝင် အဓိကငွေကြေးများဖြင့် T/T သို့မဟုတ် L/C ဖြင့် ငွေပေးချေနိုင်ပါသည်။ စံသတ်မှတ်ချက်များသည် FOB Qingdao သို့မဟုတ် Jinan ဖြစ်သည်။ ပို့ဆောင်မည့်နေရာပေါ်မူတည်၍ CFR၊ CIF နှင့် EXW ကိုလည်း လက်ခံပါသည်။

Q5- သီးခြားပရိုဖိုင်များအတွက် crimping tooling ကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသလား။

A- ဟုတ်ပါသည်၊ ဖောက်သည်၏ ပရိုဖိုင်ဖြတ်ပိုင်းအပိုင်းနှင့် ကိုက်ညီစေရန် ညှပ်ဓားများကို စက်ဖြင့်ပြုလုပ်နိုင်သည်။ မှန်ကန်သောကိရိယာအစုံကိုထုတ်လုပ်ရန် မှာယူမှုလုပ်ငန်းစဉ်အတွင်း ပရိုဖိုင်နမူနာ သို့မဟုတ် ပုံဆွဲရန် လိုအပ်သည်။
